Vollautomatische Abfüllung von mittelviskosen bis pastösen Produkten (z.B. Silikon, Akryl, PU-Dichtstoffe, Klebstoffe, Fette) in verschiedene Kartuschentypen (Kunststoff-, Aluminium-, Verbundkartuschen). Wenn keine separate Dosiermaschine vorgeschalten ist, wird ein entsprechendes Dosiergerät direkt in die Maschine integriert, um die Kartuschen präzise zu befüllen. Nach der Befüllung erfolgt eine saubere Trennung des Produktfadens und anschließender Verschluss durch Kolben (oder Kappe bei Fett-Kartusche).
Zahlreiche Optionen beinhalten beispielsweise die Prüfung von Kolbentiefe und Gewicht, Ausschleusung fehlerhafter Kartuschen, Aufspreizen von Kartuschen vor dem Setzen, Bördeln von Alu-Deckeln auf Alu-Kartuschen, Bedrucken und Etikettieren und mehr Sonderfunktionen auf Anfrage.
Kartuschenabfüll und -verschließmaschine CF-100
Abhängig vom Produkt können bis zu 100 Kartuschen pro Minute luft- und verschmutzungsfrei abgefüllt werden. Die Beschickung der beiden Abfüllstationen erfolgt hierbei wahlweise durch ein (in der Variante Splitstream) oder zwei externe Dosiermaschinen oder durch zwei integrierte Dosiergeräte. Die hohe Abfüllgenauigkeit der Maschine kann anschließend über eine Wägezelle validiert und korrigiert werden. Optional werden erfolgreich geschlossene Kartuschen bedruckt oder etikettiert.
- schneller Wechsel von Kartuschenformaten durch werkzeuglosen Tausch von Kartuschensätzen
- schneller Wechsel von produktberührten Teilen
- einfacher Zugang zu allen Stationen der Maschine
| Dimensionen | 5,6 m x 2,1 m x 2,5 m |
|---|---|
| Gesamtgewicht | ~ 2000 kg |
| Leistung | bis zu 100 Kartuschen / min |
Kartuschenabfüll und -verschließmaschine CF-60
Abhängig vom Produkt können bis zu 60 Kartuschen pro Minute luft- und verschmutzungsfrei abgefüllt werden. Die Beschickung der Abfüllstation erfolgt hierbei wahlweise durch eine externe Dosiermaschine oder durch ein integriertes Dosiergerät. Die hohe Abfüllgenauigkeit der Maschine kann anschließend über eine Wägezelle validiert und korrigiert werden. Optional werden erfolgreich geschlossene Kartuschen bedruckt oder etikettiert.
- schneller Wechsel von Kartuschenformaten durch werkzeuglosen Tausch von Kartuschensätzen
- schneller Wechsel von produktberührten Teilen
- einfacher Zugang zu allen Stationen der Maschine
| Dimensionen | 4,6 m x 1,3 m x 2,3 m |
|---|---|
| Gesamtgewicht | ~ 1450 kg |
| Leistung | bis zu 60 Kartuschen / min |
Vertikale Hochgeschwindigkeit Kartuschenabfüll und -verschließmaschine S8-VHS
Abhängig vom Produkt können mithilfe der fünf Dosierköpfe bis zu 200 Kartuschen pro Minute luft- und verschmutzungsfrei abgefüllt werden. Die vertikale Befüllung ermöglicht die Verarbeitung mittelviskoser Produkte. Die Beschickung der Abfüllstation erfolgt durch fünf integrierte Dosiergeräte. Die hohe Abfüllgenauigkeit der Maschine kann anschließend über eine Wägezelle validiert und korrigiert werden. Optional werden erfolgreich geschlossene Kartuschen bedruckt oder etikettiert.
- Extrem schnelle Produktion
- einfacher Zugang zu allen Stationen der Maschine
| Dimensionen | 3,5 m x 2,0 m x 2,75 m |
|---|---|
| Gesamtgewicht | ~ 4400 kg |
| Leistung | bis zu 200 Kartuschen / min |

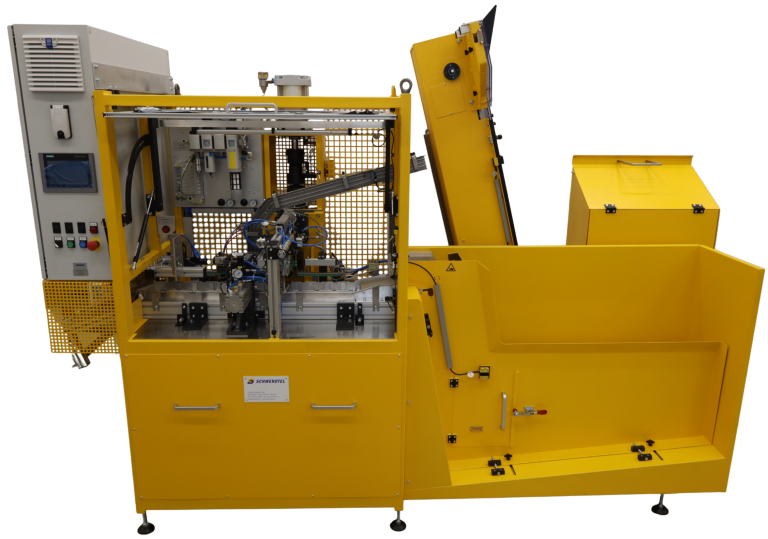

Kartuschenabfüll und -verschließmaschine S8-A / S8-B
Abhängig vom Produkt können bis zu 35 / 50 Kartuschen pro Minute luft- und verschmutzungsfrei abgefüllt werden. Die Beschickung der Abfüllstation erfolgt hierbei wahlweise durch eine externe Dosiermaschinen oder durch ein integriertes Dosiergerät. Die hohe Abfüllgenauigkeit der Maschine kann anschließend über eine Wägezelle validiert (nur S8-B) und korrigiert werden. Optional werden erfolgreich geschlossene Kartuschen bedruckt oder etikettiert.
- Wahlweise mit pneumatischer (A) oder elektrischer (B), integrierter Dosiereinheit
- einfacher Zugang zu allen Stationen der Maschine
| Dimensionen | 3,1 m x 1,3 m x 2,3 m |
|---|---|
| Gesamtgewicht | A: ~ 1000 kg B: ~ 1600 kg |
| Leistung | S8-A: bis zu 35 Kartuschen / min S8-B: bis zu 50 Kartuschen / min |
Vertikale Kartuschenabfüll und -verschließmaschine S8-V
Abhängig vom Produkt können bis zu 35 Kartuschen pro Minute luft- und verschmutzungsfrei abgefüllt werden. Die vertikale Befüllung ermöglicht die Verarbeitung mittelviskoser Produkte. Die Beschickung der Abfüllstation erfolgt hierbei wahlweise durch eine externe Dosiermaschinen oder durch ein integriertes Dosiergerät. Die hohe Abfüllgenauigkeit der Maschine kann anschließend über eine Wägezelle validiert und korrigiert werden. Optional werden erfolgreich geschlossene Kartuschen bedruckt oder etikettiert.
- Wahlweise mit pneumatischer oder hydraulischer, integrierter Dosiereinheit
- einfacher Zugang zu allen Stationen der Maschine
| Dimensionen | 3,0 m x 2,2 m x 2,4 m |
|---|---|
| Gesamtgewicht | ~ 2000 kg |
| Leistung | bis zu 35 Kartuschen / min |
Vertikale Kartuschenabfüll und -verschließmaschine S8-V2K (für 2 Komponenten)
Abhängig vom Produkt können bis zu 25 Kartuschen pro Minute luft- und verschmutzungsfrei abgefüllt werden. Wahlweise können entweder Side-by-side oder koaxiale 2-Komponenten-Kartuschen verarbeitet werden. Die vertikale Befüllung ermöglicht die Verarbeitung mittelviskoser Produkte. Die Beschickung der Abfüllstation erfolgt hierbei wahlweise durch eine externe Dosiermaschinen oder durch ein integriertes Dosiergerät. Die hohe Abfüllgenauigkeit der Maschine kann anschließend über eine Wägezelle validiert und korrigiert werden. Optional werden erfolgreich geschlossene Kartuschen bedruckt oder etikettiert.
- Wahlweise mit pneumatischer oder hydraulischer, integrierter Dosiereinheit
- einfacher Zugang zu allen Stationen der Maschine
| Dimensionen | 3,8 m x 3,4 m x 2,4 m |
|---|---|
| Gesamtgewicht | ~ 3400 kg |
| Austragsleistung | bis zu 25 Kartuschen / min |
Halbautomatisches Abfüll- und Verschließgerät SD-H
Abhängig vom Produkt und Gebindegröße können bis zu 20 Kartuschen pro Minute manuell abgefüllt und automatisch verschlossen werden.
- Zur Verarbeitung von Kartuschen und Eimern von 100 – 3000 ml
- Kostengünstige Lösung für kleine Produktionsmengen
| Dimensionen | 1,4m x 1,2m x 2,2m |
|---|---|
| Gesamtgewicht | ~ 600 kg |
| Leistung | bis zu 20 Kartuschen / min |
